선박용 오수처리장치 SM-P SERIES

Marine Pollution Prevention Equipment

BLUE OCEAN을 추구하는 해양오염방지 기자재 선두주자 (주)세광마린텍

3EASY SYSTEM

  • 01

    EASY INSTALLATION

    기존 운항 선박에 설치된 노후되거나 불량 제품을 신속하게 철거 설치 가능한 분해조립방식

  • 02

    EASY OPERATION

    터치스크린 방식의 직관적인 OS채택으로
    손쉬운 운전 및 관리

  • 03

    EASY MAINTENANCE

    별도의 강력한 분쇄모터로 슬러지가 없으며, 특허받은 자동전극세척(Auto Back Flusing)방식으로 배관 막힘 없는 편리한 유지보수

선박용 오수처리장치 SM-P SERIES

개요
  • 1. 사용이 편리한 전자동 SYSTEM
  • 2. 신속한 분해처리와 뛰어난 효율성
  • 3. 경제성
  • 4. 강력한 살균효과
  • 5. 편리한 유지보수
  • 6. Saving costs
특징
  • - 전자제어에 의한 Digital Control System으로 번거로운 전해판세정(Back Flusing)이 필요 없는 전자동운전
  • - 오/페수에 전기화학적 에너지를 공급하여 산화시키므로 빠른 오수처리시간 (10~15분/cycle)
  • - Bio Type에 비해 1/2 이상 작은 Size로 연비절감 효과, 작은 면적에 설치가 가능하고 소모품이 필요 없으므로 경비절감
  • - 치아염소산(Hocl)의 강력한 살균력으로 한층 강화된 IMO규정만족, N, P와 악취 제거 효과
  • - Knock Down 방식의 설계로 편리한 설치와 유지보수 실현
01
분리형 설계
- 설치와 유지보수 편리
- 기존 선박에 신속한 교체 설치가능
02
간편한 조작
- 터치스크린 방식의 TFT LCD컨트롤러 적용
03
손쉬운 유지관리

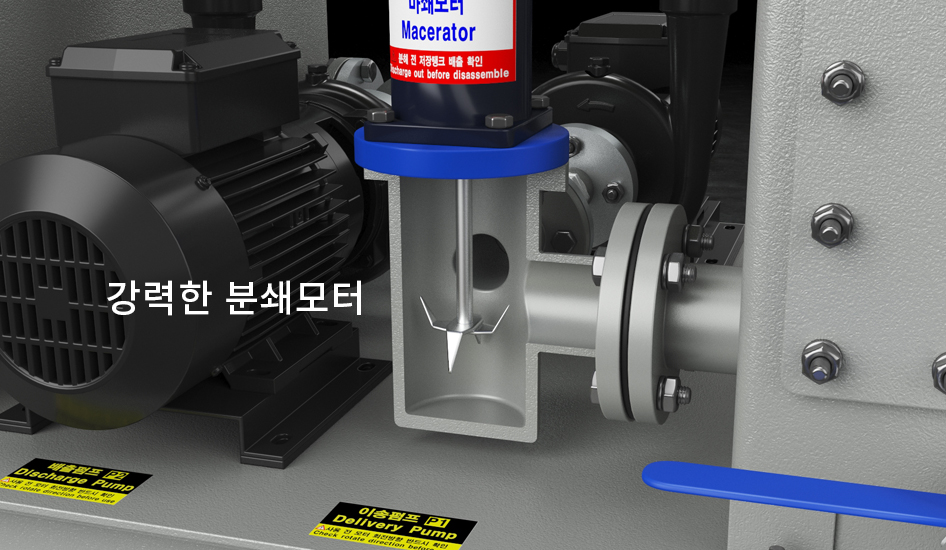

- 강력한 분쇄모터로 슬러지 없음
- 자동 전극세척방식으로 배관 막힘 없음
- 해수를 전기분해하여 살균하므로, 별도의 약품 불필요

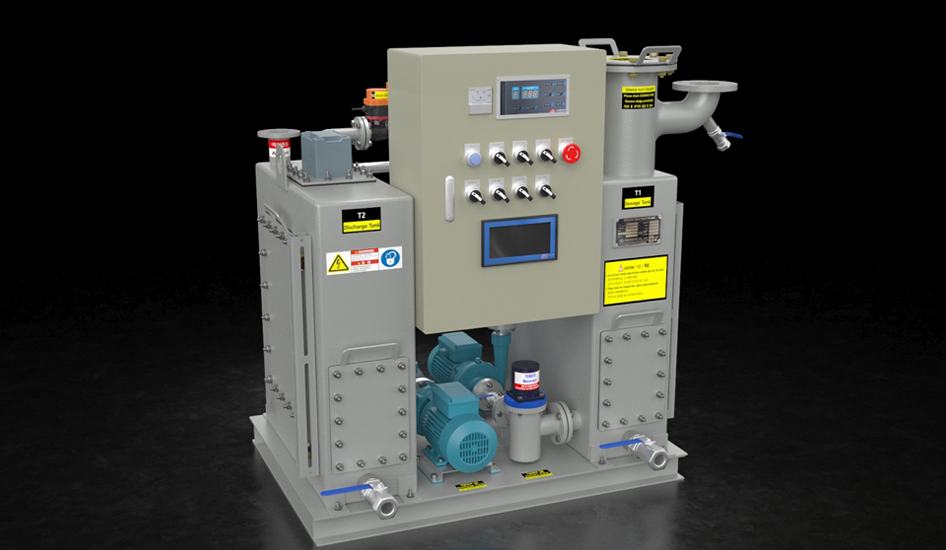

Font View

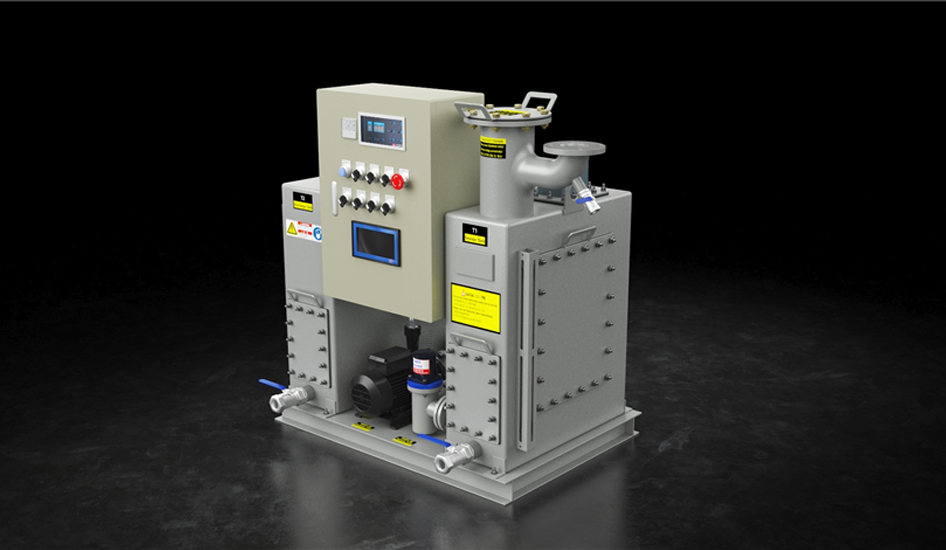

Rear View

SM-P 시리즈의 장점
swipe좌, 우 드래그가능
구분 기존제품 SM-P 시리즈 기존제품 단점 SM-P 시리즈의 장점
전해부 판상형 배관형 P.E재질의 판상형은 열과 압력에 약해 고질적인 누수 문제(기관실악취) 발생 별도의 전해부 없이 이송 중 배관 속에서 전기분해(특허출원) 누수 문제 해결
전극부세척 1~2개월
주기적 청소		 전극자동세척 주기적인 전극판 청소 불편 좁은 전극판 사이의 분뇨슬러지 착상은 성능 저하와 고장의 원인 매회 운전 시 전극 파이프 자동 세척
(슬러지 착상 없음)
안정성 일반사양 방폭사양 전기분해 시 발생하는 수소 Gas와 메탄 Gas로 탱크 내부 수위감지기 방폭사양 필요 저전류제어(I-Solation)회로 독일 NOLTA사의 방폭감지기 채택
결합방식 일체형 분리형 전해판 외부노출로 설치 및 수리작업 불편 부피가 작고 편리한 Knock-Down 방식으로 설치 및 수리 빠르고 편리 기존선박에 신속한 교체 가능
운전방식 아날로그 디지털 메인보드 고장 여부 확인 불가능
기관실 연동제어 불가능		 프로그램 구동방식으로 이상 여부 알람기능
기관실과 연동제어 가능
MEPC.227(64)Discharge limits
MEPC.227(64) Discharge limits
Description MEPC.227(64)
Faecal-Thermotolerant Coliforms 100/100 ml
Suspended Solids 35mg/l
BOD5 25 mg/l
COD 125 mg/l
Chlorine 0.5 mg/l
T-N 20 mg/l
T-P 1.0 mg/l
외형도(사양표)
swipe좌, 우 드래그가능
Type Number of Persons Hydraulic Load [m3/d] Organic Load [kg BOD5/d] Length [mm] Width [mm] Height [mm] Dry Weight [kg] Wet Weight [kg]
SM-16P 16 1.3 0.86 1,100 770 1,230 430 555
SM-25P 25 2.0 1.35 1,200 770 1,230 463 603
SM-35P 35 2.8 1.89 1,300 770 1,300 496 666
SM-45P 45 3.6 2.44 1,300 870 1,300 528 724
SM-60P 60 4.8 3.25 1,300 870 1,400 561 779
SM-80P 80 6.4 4.33 1,400 870 1,400 594 849
SM-100P 100 8 5.42 1,400 970 1,500 627 945
SM-150P 150 12 8.13 1,600 970 1,600 640 1,039
SM-300P 300 24 16.27 2,400 970 1,800 973 1,948
SM-450P 450 36 24.40 3,200 970 1,800 1,100 2,560
POWER 220V, 380V, 415V, 440V / 50Hz, 60Hz / 3Ø
